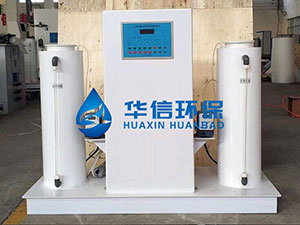

总体结构：发生器由供料系统、反应系统、控制系统和安全系统构成：发生器外壳为PVC材料。
工作原理：由计量泵将氯酸钠水溶液与盐酸溶液输入到反应器中,在一定温度和负压下进行充分反应,产出以二氧化氯为主,经水射器吸收与水充分混合后形成消毒液后,通入被消毒水中。
一、主要部件功能及工作原理：
(1) 水射器：水射器是根据射流原理而设计的一种抽气元件,当动力水经过水射器时,其内部产生负压,外部气体在压差作用下被吸入水射器,从而实现吸气。被吸入的二氧化氯气体与流经水射器的自来水混合,形成消毒液,另外水射器还用于原料罐内有毒气体的吸收。
(2) 计量泵：输送原料及调节流量。
(3) 反映器曝气口〔进气口〕：设备运行时的空气通道,安装时,可连接管道并通到室外,并保持与大气相通。
(4) 电接点压力表：电接点压力表是保护设备安全运行的装置之一,其工作原理是：当水射器前端水压低于设定值时,该表控制计量泵停止进料。
(5) 原料液位传感器：原料液位传感器也是保护设备安全运行的装置之一,它安装于两个原料罐底部,当任何一种原料用完时,计量泵将停止进料。
(6) 温度控制器：温度控制器是系统加热控制机构,它保证了氯酸钠和盐酸的较佳化学反应温度。
(7) 控制器：控制器是二氧化氯发生器的控制核心,它完成了系统的整个自动控制。
二、物理性质
①、二氧化氯ClO2摩尔质量为67.453g/mol是在自然界中完全或几乎完全以单体游离原子团整体存在的少数化合物之一。ClO2熔点-59℃，沸点11℃。常温下是黄绿色或橘红色气体，ClO2蒸气在外观和味道有窒息性臭味，当溶液中ClO2浓度高于30%或空气中大于10%，易发生低水平爆炸，在有机蒸气条件下，这种爆炸可能变得强烈。
②、二氧化氯不稳定、受热或遇光易分解成氧和氯。
③、二氧化氯体易溶于水，其溶解度约是Cl2的5倍，溶解中形成黄绿色的溶液，具有与Cl2近似的辛辣的刺激性气味。
三、影响二氧化氯消毒效果的因素
1、水温：与液氯消毒相似，温度越高，二氧化氯的杀菌效力越大。在同等条件下，当体系温度从20℃降到10℃时，二氧化氯对隐孢子虫的灭活效率降低了4%。温度低时二氧化氯的消毒能力较差，大约5℃时要比20℃时多消毒剂31%～35%。
2、pH值：适应范围宽。ClO2分解是pH和OH-浓度的函数： 当 pH值＞9时
2ClO2+2（OH-）=（ClO2-）+（ClO3-）+H2O（岐化反应）
3、悬浮物：悬浮物能阻碍二氧化氯直接与细菌等微生物的接触，从而不利于二氧化氯对微生物的灭活。
4、二氧化氯投加量与接触时间：
二氧化氯对微生物的灭活效果随其投加量的增高而提高，消毒剂对微生物的总体灭活效果取决于残余消毒剂浓度与接触时间的乘积，因此延长接触时间也有助于提高消毒剂的灭菌效果，但出水余量不可过高，否则易产生异味和提高色度。
5、光对二氧化氯的影响：
二氧化氯化学性质不稳定，见光极易分解，以稳定性液体二氧化氯的衰减为例，在二氧化氯初始浓度为1mg/l，衰减时间为20分钟，阳光直射、室内有光、室内无光下的二氧化氯残余率分别为12.12%（实测值）88.55%（实测值）99.85%（计算值）。
