一、加热系统：测温单元是热电阻，执行单元是加热管，控温单元是温度调节仪表、固态继电器。
1.1热电阻的故障判断
热电阻属于设备的测温元件，规格：pt100。主要故障是短路、断路，用万用表的电阻档测量电阻值即可，测量方法：拆除接在端子上的导线，测量阻值是在100-138.5欧姆，100欧姆对应0度，138.5欧姆对应100度。近似于线性关系，当前的电阻值=100欧姆+0.385*当前的温度值。
1.2 加热管的故障判断
加热管的故障主要是短路、断路，用万用表的电阻档判定加热管的电阻值是否满足，R=U2/P, 例如P=1KWU=220VAC R=220*220/1000=48.4欧姆。
1.3固态继电器的故障判断
固态继电器属于控温元件之一，主要是分为单相和三相，型号分别为220vac 40A，380vac，40A,控制电压：3-32VDC,主回路侧，分别接强电（220、380）。主要故障主回路击穿短路、主回路触点粘连、主触点断开。判断依据测量控制电压是否正常，电压在3-32VDC范围内，认为电压正常，主触点必须接负载（不接负载存在虚电压），在负载两端测量电压是否正常（220、380VAC）.控制电压正常，主触点导通；控制电压无，主触点断开。其他均为故障。
注意事项：必须保证散热良好，与散热片的接触区域必须涂导热硅脂。
1.4 智能调节仪表的故障判断
如果仪表显示温度低于设定温度，固态继电器控制侧没有3-32VDC的电压，说明控制器故障，需要排查信号输出的线路是否存在问题，线路问题排除后，可以确定控制器的故障。显示“-208”为pt100短路；显示“9001”为pt100断路。

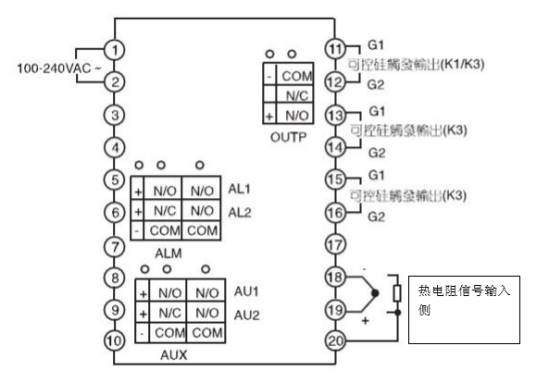

温控仪接线说明：
11（-）和13（+）为控制电压输出端，加热时输出14VDC左右的电压，并且OP1灯亮；5、7为超温输出，超温时导通，AL1灯亮；8、10为低温输出，低温时导通，AUX1灯亮；14、16为设定温度切换，导通-78℃(MIO灯亮)，断开-42℃(MIO灯灭)；1、2为温控仪电源；18、19、20为pt100接线处；3（+）、4（-）为模拟量输出（708温控表）。
2.2水位检测开关
主要用于PLC控制的设备，水位检测开关的故障主要是水位检测失效，水套有水，控制器缺水报警。解决措施，首先冲洗水套，检查水位电极是否腐蚀。排除以上因素，仍然报警，用导线短接水位检测开关的输入侧，报警仍然存在，说明水位检测开关需要更换。反之报警消除，说明水位电极需要更换或清洗水套。
PLC控制器常见故障
3.3.1 通上电源并合上总电源开关后，人机界面无显示。
可能是电源开关没有得电，用试电笔检查或用万用表测量电源是否正常。检查PLC是否已运行，如果PLC 运行正常，检查人机界面的供电电压（正常为直流24V），人机界面仍无显示，则为人机界面损坏。
3.3.2 温控器一直显示加热，但水温不上升。
检查设备加热管两端接线是否有电压输出，如果电压正常但水温不上升，测量加热管电阻值是否正常（3KW在16.1Ω左右，5KW在9.7Ω左右），如果阻值不正常则为加热管故障。如果加热管两端没有电压，则可能为控制器固态继电器故障。检查控制器内部故态继电器，有信号输出时固态继电器上的小红灯亮且输出端接通。如果不是以上故障需更换控制器。
3.3.3 故障页面有缺水故障显示。
检查设备的加热水套是否缺水，如果缺水，请往加热水套内加水。如果水已满仍然显示缺水，则可能为水位电极损坏，需要更换水位电极。
3.3.4故障页面有欠压故障显示。
可能为水射器动力水压力不足，检查动力水管上的压力表显示的压力是否达到了规定的最低限值，如果是因为动力水压力不足造成欠压，则需要开启动力水泵以提高动力水压力。或电接点压力表的触点损坏，更换电接点压力表。
电接点压力表是欠水压保护的测量仪表，首先把下限设定点放在0.3MPa,当水压低于下限时，报警信号触点闭合，停止计量泵的运行。把控制器的欠水压信号分别接线至电接点压力表的1、2端子。
3.3.5 故障页面有缺料故障显示
可能是原料罐中原料不足，检查原料罐中原料是否达到规定的低限，如果是因为原料不足而报警，则需向原料罐中添加原料；如不是，检查液位计及相关线路是否损坏，以及PLC是否损坏。
